lab3 pgtbl

本篇笔记参考了tzyt’s blog

Speedup system call

1）mappage

题目提示要用到mappage这个函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

// 为从虚拟地址va开始的连续虚拟地址创建页表项(PTEs)，这些虚拟地址映射到从物理地址pa开始的物理地址。
// 成功则返回0，如果walk()无法分配所需的页表页则返回-1
int
mappages(pagetable_t pagetable, uint64 va, uint64 size, uint64 pa, int perm)
{
  // pagetable: 页表根目录指针
  // va: 要映射的起始虚拟地址
  // size: 要映射的区域大小(字节)
  // pa: 起始物理地址
  // perm: 页表项的权限标志位(如PTE_R、PTE_W等)

  uint64 a, last;  // a: 当前处理的页对齐虚拟地址，last: 最后一项的页对齐地址
  pte_t *pte;      // 指向页表项的指针

  if(size == 0)panic("mappages: size");    // 如果映射大小为0，这是不允许的

  // 将起始虚拟地址向下对齐到页面边界(清除低12位)
  a = PGROUNDDOWN(va);
  // 计算结束地址(va+size-1)并向下对齐到页面边界
  last = PGROUNDDOWN(va + size - 1);

  // 循环处理每一页
  for(;;){
    // 使用walk函数查找/创建虚拟地址a指向的页表项，1表示需要时创建新页表
    if((pte = walk(pagetable, a, 1)) == 0)
      return -1;  // walk失败返回-1

    // 若walk函数返回的页表项pte已被映射过了，则报错
    if(*pte & PTE_V)
      panic("mappages: remap");

    // 设置页表项：将 作为参数被传入的目标物理地址pa 转换为页表项格式存入页表中，添加权限和有效位
    *pte = PA2PTE(pa) | perm | PTE_V;

    // 如果已经处理完所指定的最后的虚拟地址，退出循环
    if(a == last)
      break;

    // 若还有虚拟地址需要映射，则移动到下一页(虚拟地址增加4KB)
    a += PGSIZE;
    // 对应的物理地址也增加4KB
    pa += PGSIZE;
  }
  return 0;  // 所有映射成功完成
}

2）内存地址空间分布

memlayout.h中描述了虚拟地址空间的分布层次

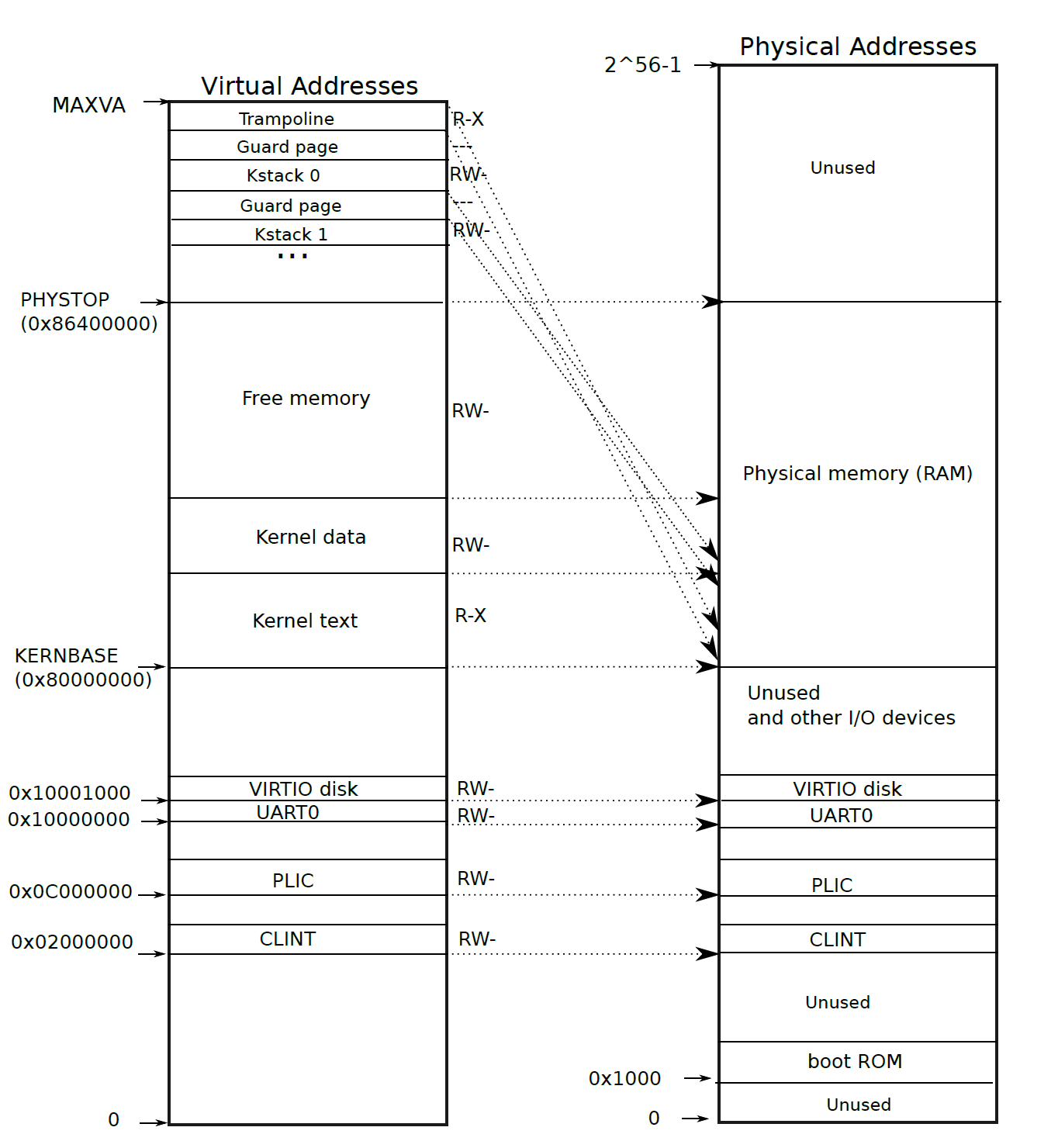

addralloc

1. QEMU 模拟的硬件设备内存映射

这些地址由 QEMU 的 virt 机器模型定义（见 hw/riscv/virt.c），用于访问硬件寄存器：

地址范围设备/功能说明
0x00001000Boot ROMQEMU 提供的启动代码（机器模式启动时执行）
0x02000000CLINT（核心本地中断器）包含定时器（MTIMECMP）和时钟计数器（MTIME）
0x0C000000PLIC（平台级中断控制器）管理外部设备中断（如 UART、磁盘）
0x10000000UART0串口设备寄存器（用于控制台输入输出）
0x10001000VIRTIO0虚拟磁盘设备寄存器（用于文件系统）
0x80000000内核加载地址QEMU 的 Boot ROM 跳转到这里（机器模式），内核代码和数据从此处开始

2. 内核使用的物理内存布局

从 0x80000000 开始的内存由内核管理：

地址范围用途
0x80000000内核入口（entry.S），随后是内核代码段（text）和数据段（data）
end内核代码结束位置，之后是 动态分配的物理页Free memory（供内核和用户进程使用）
PHYSTOP内核可用的物理内存上限（KERNBASE + 128MB，具体取决于配置）

3. 内核虚拟地址空间布局

内核为每个进程维护 用户空间 和 内核空间 的虚拟内存映射：

（1）内核高地址区域

| 地址/宏定义 | 用途 |
|———————-|———————————————————|
| TRAMPOLINE | 蹦床页面（MAXVA - PGSIZE），存放用户-内核切换的汇编代码（如 trampoline.S） |
| KSTACK(p) | 每个进程的内核栈（p 是进程 ID），周围有 保护页Guard page 防止溢出 |

（2）用户空间布局（从低地址到高地址）

| 地址/宏定义 | 用途 |
|———————-|———————————————————————-|
| 0x0 | 用户程序代码（text） |
| （向上增长） | 初始数据（data）、未初始化数据（bss） |
| （向下增长） | 用户栈（固定大小） |
| （向上增长） | 堆（动态扩展） |
| USYSCALL（可选） | 共享页面（如存储进程 ID，加速系统调用） |
| TRAPFRAME | 陷阱帧（trapframe），保存用户进程陷入内核时的寄存器状态 |
| TRAMPOLINE | 与内核共享的蹦床页面（用于安全切换权限级别） |

4. 关键宏定义详解

| 宏定义 | 说明 |
|———————-|———————————————————————-|
| KERNBASE | 内核物理内存起始地址（0x80000000） |
| PHYSTOP | 内核可用物理内存的结束地址（KERNBASE + 128MB） |
| MAXVA | 最大虚拟地址（RISC-V Sv39 为 0x3FFFFFFFFF） |

总结

  • 低物理地址（0x0 ~ 0x80000000）：预留给 QEMU 模拟的设备寄存器。
  • 内核物理内存（0x80000000 ~ PHYSTOP）：存放内核代码和动态分配的内存。
  • 用户虚拟空间：从低到高依次是代码、堆栈、共享页、陷阱帧和蹦床页。
  • 内核虚拟空间：高地址包含蹦床页和每个进程的内核栈。

ps: 这里我有一个疑问，既然trampoline也是与内核共享的页面，为什么不把要共享的pid值放在这里面，而要单开一个usyscall页面？

答：

  • TRAMPOLINE 的职责：
    • 用于 安全切换执行权限（用户态↔内核态），存放与上下文切换相关的汇编代码（如保存/恢复寄存器、修改 satp 寄存器等）。它是纯代码页，不应混入数据。
  • USYSCALL 的职责：
    • 专用于 加速只读系统调用（如 getpid），存放只读共享数据（如 pid）。它是纯数据页，与执行逻辑无关。
  • 混用会导致：
    • 安全风险（如意外修改蹦床代码）。
      • 维护复杂性（需区分代码和数据访问权限）。

3）proc_pagetable

proc_pagetable 是操作系统内核中用于 在创建进程时，为进程创建其初始页表 的函数，主要完成以下任务：

  1. 分配页表内存
    • 调用 kalloc() 申请一页物理内存，作为进程的 顶级页表（PGD）。
  2. 映射内核空间
    • 将内核的代码、数据等固定地址（如 KERNBASE 以上）映射到页表中，确保所有进程共享内核内存（例如系统调用时能访问内核代码）。
  3. 映射用户空间关键区域
    • 蹦床页面（TRAMPOLINE）：映射到虚拟地址最高端（如 MAXVA - PGSIZE），用于安全切换用户态/内核态。
    • 陷阱帧（TRAPFRAME）：保存用户进程陷入内核时的寄存器状态。
    • USYSCALL（可选）：共享只读数据（如 pid），加速系统调用（如 getpid）。
  4. 返回页表指针
    • 若成功，返回初始化好的页表指针；失败时释放内存并返回 0。

下面来看具体代码

我们发现这个函数里有使用 mappages() 来创建 trampoline 和 trapframe 页面的代码，由于usyscall和这两个一样都是页面，所以可以参考一下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

// map the trampoline
if(mappages(pagetable, TRAMPOLINE, PGSIZE,
            (uint64)trampoline, PTE_R | PTE_X) < 0){
    uvmfree(pagetable, 0);
    return 0;
}

// map the trapframe just below TRAMPOLINE, for trampoline.S.
if(mappages(pagetable, TRAPFRAME, PGSIZE,
            (uint64)(p->trapframe), PTE_R | PTE_W) < 0){
    //如果映射失败
    uvmunmap(pagetable, TRAMPOLINE, 1, 0);
    uvmfree(pagetable, 0);
    return 0;
}

这里有一个细节是：在第一段映射trampoline的时候，没有unmap这一行；

而第二段映射trapframe的时候就有了一行unmap，注意它的功能是取消之前给trampoline分配的映射，而不是取消给trapframe的映射（因为trapframe映射失败了，根本没得取消）

以此类推，我们可以知道，在映射usyscall的代码中，必须在映射失败的错误处理代码中这样写：

1
2
3
4
5
6
7
8

if(mappages(pagetable, USYSCALL, PGSIZE, (uint64)(p->usyscall), PTE_R | PTE_U) < 0){

    //如果映射usyscall失败
    uvmunmap(pagetable, TRAMPOLINE, 1, 0); //取消之前已经成功映射的trampoline
    uvmunmap(pagetable, TRAPFRAME, 1, 0);  //取消之前已经成功映射的trapframe
    uvmfree(pagetable, 0);
    return 0;
  }

4）proc_freepagetable

我们在用proc_pagetable创建进程时，多创建了一个给页面usyscall的映射，所以需要在销毁进程时也取消这个映射

5）allocproc

我们已经成功创建了从虚拟内存到物理的映射，但是并没有在创建进程的时候申请这个物理内存。如果不去申请这个物理内存，我们就会尝试把一个虚拟内存映射到空指针上，所以还需要改一下 allocproc() 这个函数

Print a page table

在这一节我们需要实现一个vmprint()函数用于打印页表，它接受一个pagetable_t类型的参数，我们先来看一下pagetable_t是什么

1）pagetable_t

在riscv.h中发现其定义：

1

typedef uint64 *pagetable_t; // 512 PTEs
  • 这说明它是指向页表的指针，而页表本身是一个由 uint64（64 位无符号整数）组成的数组
  • 在xv6中，每个页表包含 2^9 = 512 个页表项（PTE），因此注释中注明 // 512 PTEs
  • 所以我们的这个vmprint函数接受一个页表作为参数

2）freewalk

文档中提示我们可以参考这个函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

// 递归地释放页表中的页
// 此函数正常运行的前提——所有叶子结点都已被移除
void
freewalk(pagetable_t pagetable)
{
  // 遍历当前页表中的所有 512 个页表项 (PTE)
  for(int i = 0; i < 512; i++){
    pte_t pte = pagetable[i];  // 获取第 i 个页表项

    // 检查 PTE 是否有效（PTE_V）且不是叶子节点（非 R/W/X）
    if((pte & PTE_V) && (pte & (PTE_R|PTE_W|PTE_X)) == 0){
      // 这个 PTE 指向一个更低层级的页表（非叶子）
      uint64 child = PTE2PA(pte);     // 从 PTE 中提取子页表的物理地址
      freewalk((pagetable_t)child);   // 递归释放子页表
      pagetable[i] = 0;               // 清零当前 PTE
    }

    // 如果 PTE 有效且是叶子节点（R/W/X 至少一个被设置）
    else if(pte & PTE_V){
      panic("freewalk: leaf"); // 叶子映射应已被移除（这是freewalk函数正常运行的前提），否则报错
    }

    // 如果 PTE 无效（PTE_V = 0），则直接跳过
  }

  // 释放当前页表占用的物理页
  kfree((void*)pagetable);
}
  1. pte_t：一个宏，和pagetable_t一起被定义在riscv.h的末尾
  2. pagetable[i]：
  3. PTE2PA(pte)：通过 PTE2PA 宏将 PTE 转换为物理地址

3）叶子结点

解释一下freewalk函数中的“叶子结点”的概念：

在 多级页表结构（如 xv6 的三级页表）中：

  1. 非叶子节点：
    页表项（PTE）指向 下一级页表（例如顶级页表的 PTE 指向中间页表）。
    • 特征：PTE 的 PTE_V 位为 1，但 PTE_R/PTE_W/PTE_X（可读/可写/可执行）权限位均为 0。
    • 作用：仅用于索引下一级页表，不直接映射物理页。
  2. 叶子节点：
    页表项（PTE）直接指向 物理页帧（即最终的数据页或代码页）。
    • 特征：PTE 的 PTE_V 位为 1，且至少有一个权限位（PTE_R/PTE_W/PTE_X）为 1。
    • 作用：完成虚拟地址到物理地址的最终映射。

4）vmprint()实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

void
vmprint(pagetable_t pagetable, uint dep){
  if(dep == 0)
    printf("page table %p\n", pagetable);
  for(int i = 0; i < 512; i++){
    pte_t pte = pagetable[i];
    if(pte & PTE_V){
      for(int j = 0; j < dep; j++)
        printf(".. ");
      uint64 child = PTE2PA(pte);
      printf("..%d: pte %p pa %p\n", i, pte, child);
      if(dep < 2)
        // 如果层数等于 2 就不需要继续递归了，因为这是叶子节点
        vmprint((pagetable_t) child, dep + 1);
    }
  }
}

Access

第三个题目在这篇blog里讲的很清楚

这里只提挈几个细节：

  1. pgaccess()函数的三个参数怎么传入给内核态检测页表使用？

  2. 最后得到的掩码值如何返回给pgaccess()函数？

  3. walk函数：对于一个给定的页表和虚拟地址，walk() 函数会返回对应这个虚拟地址的叶子 PTE

  4. 主循环：
    1
2
3
4
5
6

    for(int i = 0; i < ck_siz; i++){
 if((fir_pte[i] & PTE_A) && (fir_pte[i] & PTE_V)){
     mask |= (1 << i);  //由第0位开始，每次向更高的一位写入
     fir_pte[i] ^= PTE_A; // 复位
 }
}
    • if((fir_pte[i] & PTE_A) && (fir_pte[i] & PTE_V))
      • fir_pte[i] & PTE_A：检查当前 PTE 的 访问位（PTE_A） 是否被置 1（即该页是否被访问过）。
      • fir_pte[i] & PTE_V：检查当前 PTE 的 有效位（PTE_V） 是否被置 1（即该页是否有效）。
      • 只有 两个条件同时满足（页有效且被访问过），才会进入 if 块。
  • mask |= (1 << i)
    • 1 « i：生成一个只有第 i 位为 1 的掩码（例如 i=2 → 0b100）。
    • mask= …：将 mask 的第 i 位置 1，表示第 i 个 PTE 满足条件（被访问过且有效）。
      • 作用：最终 mask 是一个位掩码，每一位 i 表示 fir_pte[i] 是否被访问过。
  • fir_pte[i] ^= PTE_A
    • PTE_A 是访问位（例如 0x40，即 1 « 6）。
    • ^=（异或赋值）：翻转 PTE_A 位。
    • 如果 PTE_A 原本是 1，异或后变为 0（复位访问位）。
    • 如果 PTE_A 原本是 0，异或后变为 1（但这里不会发生，因为前面已经检查 PTE_A 为 1）。
    • 作用：清除访问位，表示该页的访问状态已被处理。
  1. 在上面的for循环中，从fir_pte开始，是怎么做到遍历ck_siz个pte的？

通过 fir_pte[i]遍历第i个页表项pte（fir_pte是第一个要遍历的pte，一般由 walk 函数返回）

如果 fir_pte 指向一个 连续的 PTE 数组，那么 fir_pte[i] 就是第 i 个 PTE

  1. 整体概览
    ```c
    int
    sys_pgaccess(void)
    {
    pagetable_t u_pt = myproc()->pagetable;

//读取位于用户态的函数int pgaccess(void *base, int len, void *mask)的三个参数
uint64 fir_addr, mask_addr;
int ck_siz;
uint mask = 0;
argaddr(0, &fir_addr);
argint(1, &ck_siz);
argaddr(2, &mask_addr);

if(ck_siz > 32){
return -1;
}

//用walk函数找到第一个参数指向的pte并返回给fir_pte存储
pte_t* fir_pte = walk(u_pt, fir_addr, 0);

//主循环
for(int i = 0; i < ck_siz; i++){
if((fir_pte[i] & PTE_A) && (fir_pte[i] & PTE_V)){
mask |= (1 « i);
fir_pte[i] ^= PTE_A; // 复位
}
}

//将最后得到的掩码值结果传递给用户态的pgaccess()函数
copyout(u_pt, mask_addr, (char*)&mask, sizeof(uint));

return 0;
}
```

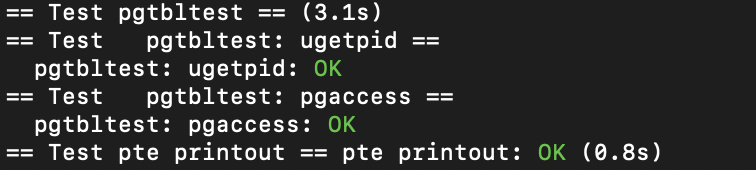

completement
